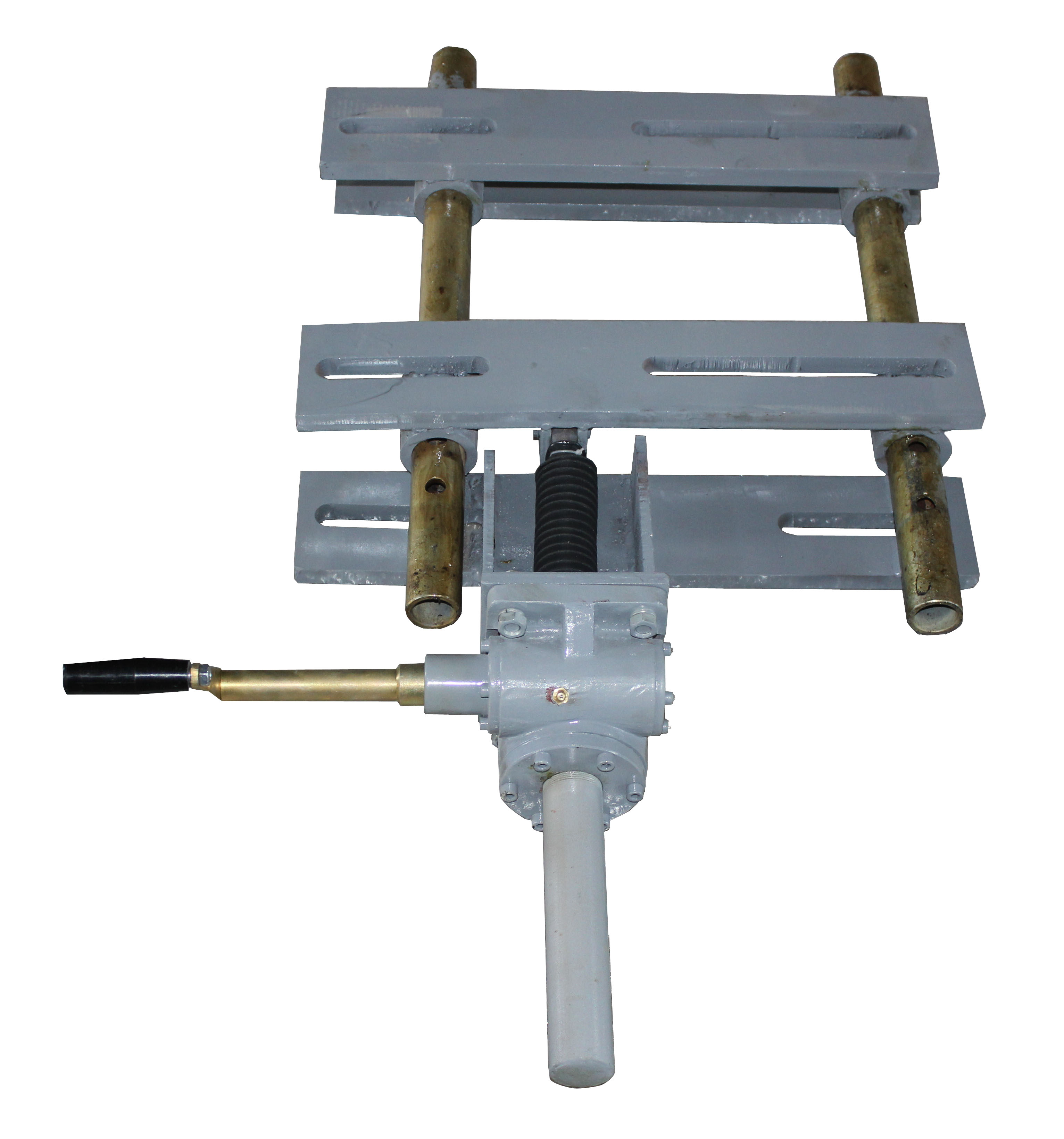

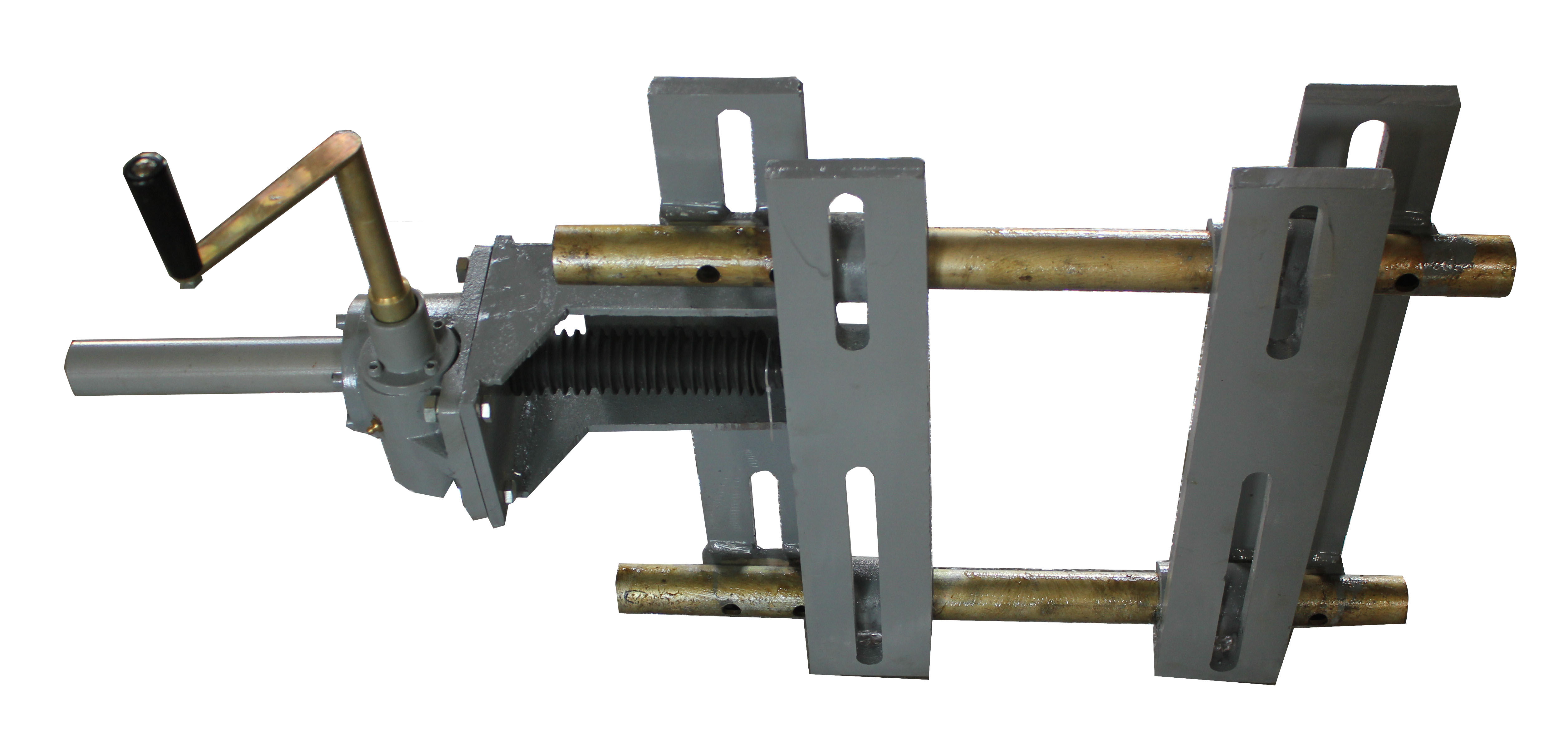

電機皮帶松緊度調整器

隨著石油能源需求量的急劇增加，各種抽油機械也夜以繼日地不停運轉，導致傳動皮帶時常因松動而在皮帶輪之間打滑，如不及時緊帶，傳動效率將會下降、甚或出現燒帶，給生產造成損失。普通油井換帶周期一般為兩月一次，特殊油井甚至一月一次，如需換帶則須停機，因此更換和調整必須方便快捷。其中，實用的方法就是在電動機底座上調整，原始方法是松開電機顧卻螺釘、用撬棍撬動電機，就位后再緊固螺釘。上述方法少需要兩個人以上才能完成，且若操作不當會帶來隱患；況且停井時間長，容易卡井，帶來更大經濟損失；另外由于電機底腳螺釘銹蝕、可操作空間狹小，使拆裝更為不便。因此亟需設計一種結構簡單、操作十娥、安全方便、適應范圍廣的 皮帶調整裝置。

名稱：一種電機皮帶松緊度調整器

類型：實用新型

申請()號：CN200820227968.8

申請日期：2008-12-22

公開/公告號：CN201323495Y

公開/公告日期：2009.10.07

申請(權)人：劉巨東

發明人：王云海，劉巨東

國省代號：CN130928

摘要：一種電機皮帶松緊度調整器,構成中包括底座,電機座,平移驅動裝置;所述底座兩側平行設置滑杠,所述電機座通過托架支撐在滑杠上,所述平移驅動裝置固定在底座一側,所述平移驅動裝置的動力輸出端與電機座一側連接,可帶動電機座作直線位移運動;在電機座上設有電機固定孔.本實用新型采用平衡位移原理,配裝蝸輪,蝸桿,絲杠傳動系統,使電動機產生平行左右移動,達到抽油機換帶和緊帶方便快捷的目的.采用搖臂輸入軸驅動絲杠,松緊皮帶或拆裝皮帶只需一個人即可操作,不用松動任何螺栓.具有較好的通用性,可根據需要調整滑杠長短,適合不同型號的電機使用,結構簡單,安裝方便,經濟實用.
